ПАЙКА/РУЧНОЕ ИЗГОТОВЛЕНИЕ ЮВЕЛИРНЫХ УКРАШЕНИЙ



•••
ПАЙКА

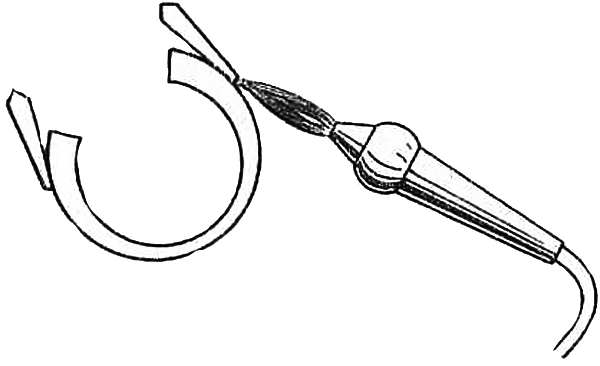

Пайка — один из наиболее древних и надежных методов соединения металлических деталей. Известно, что человек владел приемами пайки еще 3—5 тысяч лет назад. На территории СССР найдено множество паяных ювелирных изделий из золота, серебра и бронзы, относящихся к культурам глубокой древности.

Пайка — это процесс соединения металлических деталей с помощью расплавленного металла — сплава, называемого припоем. Припои представляют собой металлы и сплавы, которые вводятся в зазор между паяемыми деталями. Припои имеют более низкую, чем металлы соединяемых деталей, температуру плавления. За счет взаимодействия расплавленного припоя с металлом паяемых деталей достигается неразъемность соединений.
Припой медно фосфорный.

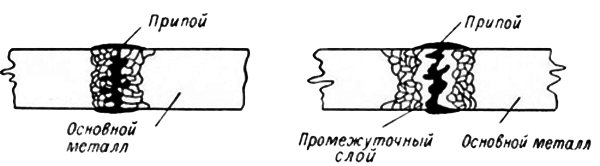

На схеме видно, что припой имеет изначальную структуру только в середине соединения, по краям же кристаллы металла и припоя смешаны. Смешанная зона образуется на границах припоя с основным металлом. Практически же размеры и границы зоны могут значительно изменятся: припой может смешиваться с основным металлом до самой середины зоны, смешанную зону можно не обнаруживать вообще из-за её очень малой ширины. Процесс пайки требует, чтобы припой плавился уже в то время, когда основной металл еще находится в твердом состоянии; разница температур плавления припоя и основного металла не должна быть менее 40°С, а в отдельных случаях, например при изготовлении филигранных изделий, когда существует опасность местного перегрева, эта разность должна превышать 50°С.

Припой, нагреваясь и становясь жидким, растекается по спаиваемому металлу. Процессу растекания способствует шероховатость поверхности спаиваемых мест, По этим шероховатостям — следам от предшествующей обработки — припой движется как по своеобразным капиллярам, заполняя все микронеровности пространства между плотно прилегающими и строго параллельными соединяемыми частями. Плотность прилегания и строгая параллельность — одно из непременных условий получения прочного и долговечного шва. На механическую прочность шва оказывают влияние выбранный тип соединения и качество размещения припоя, а также его количество, которое должно быть по возможности минимальным. При этом должно быть обеспечено правильное втекание припоя в стык.

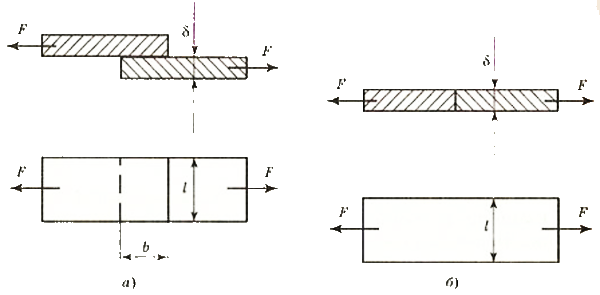

Типы соединений. При пайке ювелирных изделий применяются два основных типа соединений: внахлестку и встык; при необходимости можно сочетать оба этих типа.
Соединения пайкой.
Соединения встык используют при пайке изделий, не требующих особой жесткости, герметичности и прочности. Соединения внахлестку обеспечивают наиболее прочный и надежный шов; ими пользуются во всех возможных случаях. Так называемые скошенные соединения — разновидность соединения встык — позволяют увеличить площади соединяемых поверхностей, но значительно затрудняют качественную подгонку деталей. Комбинированные соединения применимы при пайке сложных, индивидуального назначения изделий.

Подготовка паяемых поверхностей. До начала процесса пайки необходимо тщательно очистить соединяемые поверхности от загрязнений и оксидов — место пайки должно быть абсолютно чистым. Очистка производится двумя способами: химическим и механическим. Для удаления загрязнений (жировых и масляных пятен) наиболее эффективен химический метод очистки. Он ведется, с помощью четыреххлористого углерода, трихлорэтилена, тринатрийфосфата. Механическая очистка — удаление оксидов — производится с помощью напильника, надфиля, шабера, наждачной шкурки, проволочной (стальной) или стеклянной щетки. При этом нужно соблюдать осторожность, чтобы не повредить соединяемый зазор. При необходимости после механической очистки следует произвести еще и химическую.
Пригонка спаиваемых частей. Поверхности спаиваемых частей следует с большой точностью и плотностью состыковать друг с другом. Расстояние между ними должно быть незначительным, т. е. таким, чтобы осталось место лишь для припоя. Зазор должен быть в пределах от 0,025 мм до 0,1 мм. При пайке замкнутых пустотелых деталей необходимо проделать в них (в малозаметных местах) небольшие отверстия для беспрепятственного выхода воздуха. Иначе, нагреваясь и расширяясь, воздух может вспучить деталь и даже разорвать ее. Чтобы снять внутренние напряжения в соединяемых деталях, оставшиеся после предшествующей обработки, и избежать таким образом возможных излишних дефектов, соединяемые части подвергают отжигу.
Перед пайкой прессованных деталей и изделий следует тщательно проверить, нет ли в них трещин или дырочек, которые при пайке, вследствие затекания припоя, расширятся, что неизбежно приведет к некачественной пайке, браку.
При пайке слабоподвижных шарнирных соединений, а также пружинных замков браслетов затекания припоя в зазоры можно избежать, проложив маленькие кусочки бумаги или картона. Перед пайкой (при ремонте) полых цепочек и полых звеньев браслетов места поломки опиливают и между стыками перпендикулярно к ним вставляют тонкую серебряную пластинку; на обе стороны пластинки наносят припой, паяют, а после пайки выступающие концы пластинки опиливают.

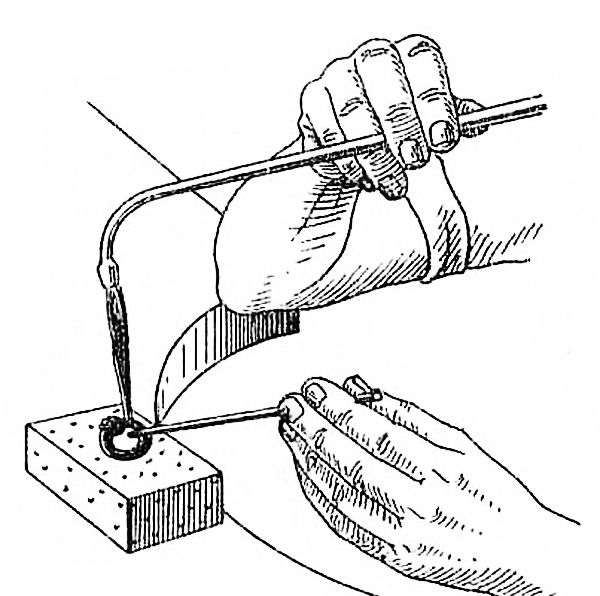

Фиксация деталей. В процессе, пайки детали располагают на специальной подкладке — асбестовом листе. Пайку нельзя начинать, не произведя фиксацию (упрочнение, закрепление в требуемом положении) деталей. При ручном изготовлении ювелирных украшений пригодны традиционные методы фиксации деталей: удерживание пинцетом, круглогубцами, укрепление с помощью проволоки, булавок, зажимов и т.д.
В условиях массового производства незаменимым способом фиксации деталей перед пайкой является контактная пайка — прихватка. Припаиваемые детали изделий, помещают в соответствующих форм выемки съемных матриц, закрепляемых на опорной плите. Затем к деталям подводят электрод. Соединение деталей в определенных точках происходит за счет местной пластической, деформации, которая вызывается нагревом электрическим током. При этом электроды, проводящие ток, одновременно играют роль пуансонов для осадки металла в нагретой зоне. Способ этот пригоден для абсолютного большинства ювелирных украшений. Точечный паяный шов между деталями достаточно прочен, чтобы выдержать в последующем нанесение флюса, припоя, транспортировку деталей к месту пайки, которая должна осуществляться немедленно после очистки соединяемых поверхностей, причем важнейший элемент качественной пайки — правильно выбранный припой.

Припои. В ювелирной промышленности припои различают по их металлическим основам (припои оловянные, кадмиевые, цинковые, магниевые, алюминиевые, медные, серебряные, золотые), а также по температуре плавления (легкоплавкие, среднеплавкие, тугоплавкие). Изготовлены припои могут быть в виде фольги, ленты, проволоки, стружки, сетки, литых прутков, фигурных отливок и т.д.
Припои должны непременно обладать тремя свойствами: хорошо смачивать основные металлы; хорошо растекаться, обеспечивая качественное заполнение зазора; образовывать прочные и долговечные соединения. Выбор нужного припоя определяется свойствами основного металла, рабочей температурой припоя, методом пайки.

Золотые припои. Используются для пайки ювелирных изделий из золота и платины. Отличаются особо высокой коррозионной стойкостью. Проба золотых припоев должна быть идентична пробе изделий. Одной пробе обычно соответствует несколько припоев, которые отличаются друг от друга температурой плавления и цветом. Цвет золотых припоев зависит от соотношения в них меди и серебра: больше меди — припой розовый, больше серебра — зеленоватый, одинаковое количество меди и серебра — розовато-желтый. Прибавка цинка придает припою зеленый цвет, от прибавки кадмия цвет припоя не изменяется. На практике различают белые и желтые золотые припои. Желтые припои применяют при пайке изделий из золота желтых оттенков, белыми паяют изделия из белого золота и, платины. По количеству содержащихся в припоях меди, цинка, кадмия, олова их делят на мягкие (легкоплавкие) и твердые (средне- и тугоплавкие).
В табл. Золотые припои 585-й пробы, применяемые в
отечественной ювелирной промышленности
Марка
Массовая доля компонента, %
Тип
Рабочая
температура
 °С
Au
Ag
Cu
Cd
Zn
Pd
Припои стандартные
ПЗл 585-I           58,5      12,3        26,2                        3,0                       Тугоплавкий          820-850
ПЗл 585-II          58,5      12,3        20,7                        8,5                       Среднеплавкий     800-820
ПЗл 585-III        58,5       16,3        20,7                        4,5                       Легкоплавкий       770-800
ПЗл 585-IV        58,5       15,8        20,7        2,0           3,0                                "                    760-780
ПЗл 585-V         58,5       13,8        22,9        1,2           3,6                                "                    720-750
ПЗл 585-VI        58,5       14,3        25,4                        1,8                                "                    730-750
ПЗл 585-VII       58,5       13,0        18,5       10,0                                               "                    710-740
Припои нестандартные
ПЗл 585-143      58,5       14,1        27,5                        1,7                         Среднеплавкий   800-820
ПЗл 585-202      58,5       20,0        12,1                        7,9          1,5          Легкоплавкий      700-750
ПЗл 585-127      58,5       12,5        20,0        9,0                                                  "
и
Золотые припои 750-й пробы, применяемые в
отечественной ювелирной промышленности
Марка
Массовая доля компонента, %
Тип
Рабочая
температура
 °С
Au
Ag
Cu
Cd
Zn
Pd
Ni
Припои стандартные
ПЗл 750-70                 75,0      7,0        6,0                      8,0                4,0  Тугоплавкий        800-820
ПЗл 750-75                 75,0      7,5        5,5                      2,0       10,0                 «                    820-850
ПЗл 750-87                 75,0      8,7        8,8         6,0        1,5                       Легкоплавкий      740-760
ПЗл 750-95                 75,0      9,5        9,5                      4,0       2,0           Среднеплавкий    760-780
ПЗл 750-97                 75,0      9,7       11,7                     3,6                       Тугоплавкий        850-890
ПЗл 750-150               75,0     15,0      7,35                    2,65                               «                   820-840
ПЗл 750-160               75,0     16,0       7,4                      1,6                                «                   810-830
ПЗл 750-90                 75,0      9,0        6,0                     10,0                               «                   800-820
ПЗл 750-62                 75,0      6,2        10,4        6,9        1,5                               «                   810-840
ПЗл 750-50                 75,0      5,0        14,2        5,0         0,8                              «                   820-850
ПЗл 750-30                 75,0      3,0        10,0       12,0                                           «                   850-880
Припои нестандартные
ПЗлМЦ 750-60          75,0     14,0        6,0                      5,0                      Тугоплавкий        820-840
ПЗлМЦ 750-80          75,0      8,0        9,0                       8,0                      Легкоплавкий      740-760
ПЗлМЦ 750-120        75,0     12,0        10,0                    3,0                      Тугоплавкий        800-850
ПЗлМНЦ 750-100     75,0     10,0        3,0                     10,0            2,0    Легкоплавкий      750-760
ПЗлМНЦ 750-97       75,0      9,7        7,1                       3,8             4,4    Тугоплавкий        820-860
ПЗлМКЦ 750-28       75,0      2,8        11,2        9,1        1,9                      Легкоплавкий      740-760
ПЗлМКЦ 750-87       75,0      8,7         8,0         6,0        2,3                      Среднеплавкий    750-780
приведены марки, состав, тип, рабочая температура золотых припоев, применяемых на предприятиях ювелирной промышленности. Ряд золотых припоев 583-й и 750-й проб
табл.
Золотые припои 583-й пробы, применяемые
на предприятиях Минместпрома
Марка
Массовая доля компонента, %
Рабочая
температура
 °С
Au
Ag
Cu
Cd
Pd
Ni
Zn
Припои жёлтые
ПЗл 583-192                 58,3      19,2    12,0        -      10,5% составляет  -                     820-850
                                                                                     латунь
ПЗл 583-190                 58,3      19,0    18,5       2,5        -              -         1,7                   820-840
ПЗл 583-180                 58,3      18,0    15,3       8,4        -              -            -                    800-820
ПЗл 583-165                 58,3      16,5    20,6         -         -             -           4,6                   820-840
ПЗл 583-130-I              58,3      13,0     12,7      10,0     -               -         6,0                   740-760
ПЗл 583-130-II            58,3       13,0     18,5      10,2    -              -               -                  780-800
ПЗл 583-125                 58,3      12,5      20,6        -       -              -             8,6                 800-820
ПЗл 583-123                 58,3      12,3      26,1         -      -               -            3,3                 820-840
ПЗл 583-117                 58,3      11,7      18,5      11,5     -             -              -                   800-820
ПЗл 583-115                 58,3      11,5      17,5      10,0    -             -            2,5                  760-780
ПЗл 583-110                  58,3      11,0      27,0        -       -             -            3,7                  800-820
ПЗл 583-100                  58,3      10,0      22,7      9,0      -             -              -                   780-800
ПЗл 583-80                    58,3       8,0       21,7      12,0    -             -              -                    820-850
Припои белые
ПЗл 583-317-I                58,3   31,7-28,7    -              10,0-12,0    -              -                   900-1000
ПЗл 583-317-II              58,3    31,7-23,7   2,0-6,0     8,0-12,0       -            -                    900-1000
ПЗл 583-257                  58,3    25,7-23,7   -               16,0-18,0      -            -                     1000-1100
ПЗл 583-262                  58,3      26,2       7,5                 6,0            -          2,0                  900-1000
ПЗл 583-147                 58,3       14,7       11,0                 -             8,0      8,0                   840-860
ПЗл 583-117                 58,3        11,7      4,0                  -              8,0     18,0                  710-730
ПЗл 583-0                     58,3           -         23,5               -              12,2     6,0                  850-900
 и
Золотые припои 750-й пробы, применяемые на
предприятиях Минместпрома
Марка
Массовая доля компонента, %
Рабочая
температура
°С
Au
Ag
Cu
Cd
Pd
Ni
Zn
Припои жёлтые
ПЗл 750-150
75,0
15,0
7,35
-
-
-
2,65
820-840
ПЗл 750-140
75,0
14,0
8,0
-
-
-
3,0
800-820
ПЗл 750-130
75,0
13,0
9,0
-
-
-
3,0
860-880
ПЗл 750-62
75,0
6,2
10,4
6,9
-
-
1,5
740-760
ПЗл 750-50
75,0
5,0
14,2
5,0
-
-
0,8
750-770
ПЗл 750-30
75,0
3,0
10,0
12,0
-
-
-
720-740
Припои белые
ПЗл 750-130-I
75,0
13,0-11,0
-
-
12,0-14,0
-
-
900-1100
ПЗл 750-130-II
75,0
13,0-9,0
4,0-6,0
-
8,0-10,0
-
-
800-1000
ПЗл 750-105
75,0
10,5
4,5
-
10,0
-
-
800-1000
ПЗл 750-96
75,0
9,67
7,14
-
-
3,78
4,41
860-900
ПЗл 750-75
75,0
7,5
5,5
-
10,0
-
2,0
800-1000
ПЗл 750-70
75,0
7,0
6,0
-
-
4,0
8,0
780-820
ПЗл 750-55
75,0
5,5
5,5
-
10,0
-
4,0
800-1000
ПЗл 750-0
75,0
-
10,0
-
-
10,5
4,5
840-880
находят применение на предприятиях Минместпрома страны. Существуют также золотые припои 500-й и 375-й проб
Золотые припои 500-й и 375-й проб
Марка
Массовая доля компонента, %
Рабочая
температура
°С
Au
Ag
Cu
Cd
Zn
Pd
In
Проба 500
ПЗл 500-300
50,0
30,0
20,0
-
-
-
-
840-860
ПЗл 500-250-I
50,0
25,5
18,7
-
6,3
-
-
800-820
ПЗл 500-250-II
50,0
25,0
16,0
7,4
1,6
-
-
720-740
ПЗл 500-200
50,0
20,0
20,0
10,0
-
-
-
760-780
Проба 375
ПЗл 375-375
37,5
37,5
25,0
-
-
-
-
840-860
ПЗл 375-285
37,5
28,5
20,0
-
5,0
-
-
800-820
ПЗл 375-110
37,5
11,0
43,0
-
8,5
-
-
820-840
ПЗл 375-I
37,5
44,5
-
-
10,0
4,0
4,0
800-840
ПЗл 375-II
37,5
10,0
37,5
10,0
2,0
3,0
-
860-860
ПЗл 375-III
37,5
11,0
43,0
4,0
4,0
-
0,5
860-860
ПЗл 375-IV
37,5
11,0
49,0
-
8,5
-
-
880-880
ПЗл 375-V
37,5
20,0
20,5
18,0
1,0
3,0
-
700-750
, которые используются при пайке реставрируемых и ремонтируемых изделий. А в рецепты составления ряда золотых припоев, применяемых за рубежом
Припой
Массовая доля компонента, 0/00
Au
Ag
Cu
Cd
Pd
Латунь
8-каратный (проба 333) состава:
1-й
333
333
113
121
-
100
2-й
333
160
-
-
50
457
3-й
333
440
220
7
-
-
12-каратный (проба 500)
500
200
200
100
-
-
14-каратный (проба 585) состава:
1-й
585
125
75
115
-
100
2-й
585
180
150
-
-
-
3-й
585
160
-
-
35
220
4-й
585
115
185
115
-
-
8-каратный (проба 750) состава:
1-й
750
50
40
120
-
40
2-й
750
100
-
-
20
130
3-й
750
30
100
120
-
-
 и
Золотые припои, применяемые за рубежом
Массовая доля компонента, %
Цвет
Температура
плавления
°С
Температура
застывания
°С
Твердость
кг/мм
Сопротивление
на разрыв
Растяжение
%
Au
Ag
Cu
Cd
Zn
Pd
916
-
28
46
10
-
Золотисто-жёлтый
927
860
44
31
57
833
-
85
67
15
-
Светло-жёлтый
831
796
84
41
61
750
-
150
82
18
-
Тёмно-жёлтый
822
793
105
47
56
750
22
128
82
18
-
Светло-жёлтый
804
778
95
45
59
666
64
160
90
20
-
Лимонно-жёлтый
760
738
101
51
46
585
105
210
100
-
-
Бледно-жёлтый
780
751
118
52
41
585
115
230
70
-
-
Светло-жёлтый
831
792
124
60
41
585
125
250
-
40
-
Светло-жёлтый
854
816
106
54
33
585
250
125
-
40
-
Бледно-зелёный
818
786
106
52
30
585
125
250
-
-
40
Лимонно-жёлтый
827
798
106
54
53
585
250
125
-
-
40
Бледно-зелёный
835
781
103
52
47
585
42
253
98
22
-
Красновато-жёлтый
793
748
130
53
46
585
104
176
115
25
-
Красновато-жёлтый
740
732
127
54
40
585
100
200
94
21
-
Светло-жёлтый
776
744
125
63
35
530
235
225
7
2
-
Жёлтый
800
791
140
53
40
500
140
210
123
27
-
Светло-жёлтый
743
709
134
69
23
500
250
160
74
16
-
Жёлтый
752
541
132
55
44
390
343
230
5
30
-
Бледно-жёлтый
779
767
141
52
43
375
163
327
105
30
-
Бледно-жёлтый
799
791
136
57
25
333
73
439
102
23
50
Бледно-жёлтый
776
689
85
55
45
333
89
533
-
-
45
Бледно-жёлтый
882
717
84
48
53
дан ряд золотых припоев, применяемых зарубежными фирмами.


Серебряные припои. Основные отличительные свойства серебряных припоев — пластичность, прочность, антикоррозийность. Температура плавления их 650—810°С. Они обеспечивают требуемую смачиваемость соединяемых поверхностей паяемых деталей, хорошо заполняют зазоры швов. В отличие от золотых серебряные припои могут не соответствовать пробе изделий. На предприятиях ювелирной промышленности в настоящее время применяют около десятка серебряных припоев
Серебряные припои, применяемые в
отечественной ювелирной промышленности
Марка
Массовая доля компонента, %
Тип
Рабочая
температура
°С
Au
Ag
Zn
ПСр10
10,0
55,0
40,0
Тугоплавкий
745-755
ПСр25
25,0
40,0
35,0
Тугоплавкий
745-775
ПСр45
45,0
30,0
25,0
Среднеплавкий
660-725
ПСр55
55,0
45,0
-
Среднеплавкий
650-710
ПСр63
63,0
23,0
14,0
Легкоплавкий
650-680
ПСр65
65,0
20,0
15,0
Среднеплавкий
700-720
ПСр68,4
68,4
23,3
8,3
Тугоплавкий
730-750
ПСр70
70,0
26,0
4,0
Тугоплавкий
730-755
ПСр72
72,0
28,0
-
Тугоплавкий
779-789
ПСр75
75,0
15,5
9,5
Тугоплавкий
745-765
.
Более двух десятков серебряных припоев различных проб
Серебряные припои, применяемые на
предприятиях Минместпрома
Марка
Массовая доля компонента, %
Рабочая
температура
°С
Ag
Cu
Zn
Cd
Sn
ПСр80-I
80,0
12,4
7,6
-
-
780-800
ПСр80-II
80,0
2,5
15,5
-
2,0
700-720
ПСр75-I
75,0
18,6
6,4
-
-
755-775
ПСр75-II
75,0
14,9
10,1
-
-
745-755
ПСр74
74,0
14,0
12,0
-
-
740-760
ПСр72,8
72,8
20,7
6,5
-
-
740-760
ПСр70-I
70,0
30,0
-
-
-
770-780
ПСр70-II
70,0
26,4
3,6
-
-
745-765
ПСр70-III
70,0
20,4
9,4
-
-
730-750
ПСр68
68,0
32,0
-
-
-
770-790
ПСр66,6
66,6
24,3
9,1
-
-
720-740
ПСр65,5
65,5
25,0
9,5
-
-
720-740
ПСр65-I
65,0
35,0
-
-
-
790-810
ПСр65-II
65,0
21,7
13,3
-
-
705-725
ПСр63,7
63,7
21,0
15,3
-
-
680-710
ПСр63
63,0
28,0
9,0
-
-
730-750
ПСр60
60,0
24,8
15,2
-
-
700-720
ПСр58,3
58,3
29,0
12,7
-
-
720-740
ПСр57,6
57,6
28,6
13,9
-
-
710-730
ПСр50
50,0
16,0
16,0
18,0
-
650-670
используются при пайке ювелирных изделий на предприятиях Минместпрома. В табл.
Серебряные припои, применяемые за рубежом
Массовая доля компонента, %
Цвет
Температура
плавления
°С
Температура
застывания
°С
Твердость
кг/мм
Сопротивление
на разрыв
Растяжение
%
Ag
Cu
Zn
Cd
Pd
750
200
50
-
-
Почти белый
771
740
79
42
35
680
265
55
-
-
Почти белый;
748
712
77
40
41
667
200
133
-
-
Почти белый
728
720
82
39
41
640
250
110
-
-
Желтовато-белый
713
696
87
41
40
620
150
230
-
-
Желтовато-белый
684
633
105
49
35
600
235
165
-
-
Желтоватый
698
686
96
48
38
580
250
170
-
-
Желтоватый
708
654
105
49
36
560
220
220
-
-
Желтоватый
678
660
103
45
35
540
285
175
-
-
Желтоватый
744
695
99
45
36
490
300
210
-
-
Бледно-желтый
738
715
100
49
36
720
105
25
55
-
Белый
760
698
97
40
35
664
261
28
50
-
Желтовато-белый
755
733
97
37
32
628
247
25
100
-
Желтовато-белый
740
721
96
37
37
628
247
75
50
-
Желтовато-белый
738
718
95
42
33
590
235
25
150
-
Желтовато-белый
724
704
95
43
35
590
255
175
50
-
Бледно-желтый
716
700
94
45
36
555
220
25
200
-
Желтовато-белый
704
687
95
44
36
555
220
175
50
-
Ярко-желтый
694
676
95
48
36
520
205
50
225
-
Бледно-жёлтый
703
663
95
41
36
520
205
225
50
-
Латунно-жёлтый
674
657
96
49
33
935
56
-
-
9
Серебристо-белый
902
769
46
83
52
900
86
-
-
14
Серебристо-белый
880
765
49
28
49
835
142
-
-
23
Серебристо-белый
850
750
58
33
43
800
25
155
-
20
Желтовато-белый
723
646
61
33
16
800
30
120
20
30
Желтовато-белый
746
638
64
43
33
приведен ряд серебряных припоев, применяемых за рубежом.
Можно привести также составы ряда серебряных припоев, применяемых ювелирами зарубежных фирм: 5—9 частей чистого серебра плюс 3 части латуни или 7 частей чистого серебра плюс 3 части меди плюс 2 части цинка, или 2 части чистого серебра плюс 1 часть латуни, или 8 частей серебра 800-й пробы плюс 1,5 части цинка.

Медно-цинковые припои. Припои на основе медь — цинк
Медно-цинковые припои, применяемые в
отечественной ювелирной промышленности

Марка
Массовая доля компонента, %
Рабочая
температура °С
Cu
Cd
Si
Zn
Ni
Sn
ПМЦ35
35,0
-
-
61,9
0,1
3,0
720-750
ПМЦ36
36,0
-
-
64,0
-
-
800-825
ПМЦ39
39,0
-
-
61,0
-
-
800-850
ПМЦ48
48,0
-
-
52,0
-
-
800-840
ПМЦ50
50,0
-
-
46,3
0,2
3,5
820-850
ПМЦ54
54,0
-
-
46,0
-
-
820-860
ПМЦ57
57,0
-
-
39,0
-
4,0
880-900
Л63
60,5-63,5
-
-
39,5-36,5
-
-
890-905
Л60
60,0
-
-
38,0
-
2,0
750-850
ПМЦ
50,0
-
0,05
47,85
0,1
2,0
820-850
ПМЦ
53,0
-
0,1
41,7
0,2
5,0
820-850
ПМЦ
64,8
-
-
33,2
-
2,0
930-960
ПМЦ
65,0
2,5
-
24,5
-
8,0
700-720
имеют удовлетворительную низкую температуру плавления, но у них недостаточно высокие показатели пластичности. Эти припои используются при пайке изделий из меди, которые будут испытывать на себе воздействия удара и изгиба. Пайку изделий из меди ведут также двойными латунями Л63 и Л60. У этих припоев более высокая температура плавления; механические свойства их тоже выше.

Ряд латунных припоев, применяемых ювелирами зарубежных фирм, приготовляются в следующих составах: 7 частей латуни плюс одна часть цинка или 5 частей латуни плюс 2—5 частей цинка, или 3—4 части латуни плюс 1 часть цинка, или 12 частей латуни плюс 4 части цинка плюс 1 часть олова, или 20 частей латуни плюс 1 часть цинка плюс 4 части олова, или 18 частей латуни плюс 4 части цинка плюс 1 часть чистого серебра.

Медно-фосфорные припои. Эта группа припоев

Медно-фосфорные припои, применяемые в
отечественной ювелирной промышленности

Марка
Массовая доля компонента, %
Рабочая
температура °С
Cu
P
Si
Zn
Sn
Cu+P
Pd
As
МФ I
86,0
8,5
-
5,5
-
-
-
-
650
МФ II
92,0
8,0
-
-
-
-
-
-
800
ПМФОЦ-6-4
91,19
5,3
-
0,01
3,5
-
-
-
670
ПМФОЦ
89,15
6,3
-
0,05
4,5
-
-
-
690
ПМФОЦ-7-3-2
89,5-85,0
7,0-8,5
-
1-3
-
-
-
2,5-3,5
700
ПМЦФ
59,0
-
-
40,0
-
1,0
-
-
900
ПМЦФ
32,0
-
-
30,0
-
38,0
-
-
400
ПОС
0,05
-
0,05
-
39,0-41,0
-
58,89-60,89
0,01
183
необходима для пайки ювелирных изделий из латуни, нейзильбера, мельхиора, алюминиевой бронзы и медно-никелевых сплавов. Их главный недостаток — слабая пластичность, для увеличения которой в них добавляют олово и цинк. Приготовляются медно-фосфорные припои в виде порошкообразной пасты.

Припои на основе олова могут иметь следующий состав: 1 часть чистого олова плюс 1 часть чистого свинца или 2 части чистого олова плюс 1 часть чистого свинца, или 5 частей чистого олова плюс 3 части чистого свинца.

Пастообразные припои. В последнее время при пайке серийно выпускаемых ювелирных, изделий все чаще стали применяться так называемые пастообразные припои (паяльные пасты) на основе сплавов золота 583-й пробы. Нанесение таких припоев на паяемые изделия осуществляется механизированно с помощью специального дозирующего устройства — дозатора, что повышает производительность труда, улучшает культуру производства. Применение таких припоев при реставрации изделий позволяет легко устранять дефекты: трещины, поры, раковины.

В
Припои для изделий из золота 56-й пробы

Номер
Объемная доля компонента
Тип
Au
Проба 96
Au
Проба 56
Ag
Cu
Cd
Латунь
Zn
1
6
-
1
2
1⅓
-
-
Легкоплавкий
2
9⅙
-
3
2
-
-
Легкоплавкий
3
5
-
2
2
1
-
-
Легкоплавкий
4
5
-
1⅞
-
-
Тугоплавкий
5
-
1
-
-
-
Тугоплавкий
6
-
5
-
-
-
Тугоплавкий
7
-
4
1⅔
-
-
1/10
Тугоплавкий
8
2
-
9
5
-
-
1
Легкоплавкий
9
-
16
4
1
-
-
-
Тугоплавкий
10
-
3
1
-
-
-
-
Тугоплавкий
11
-
4
1
1
-
-
-
Тугоплавкий

Припои для изделий из золота 72-й пробы

Номер
Объемная доля компонента
Тип
Au
Проба 72
Au
Проба 96
Ag
Cu
Cd
1
16
-
3
1
-
Тугоплавкий
2
9
-
2
1
-
Тугоплавкий
3
4
-
1
-
Легкоплавкий
4
-
1
-
Тугоплавкий
5
-
16
9
8
-
Тугоплавкий
6
-
75
3
10
12
Легкоплавкий

Припои для изделий из золота
94, 92 и 82-й проб

Номер
Объемная доля компонента
Тип
Au
Проба 96
Ag
Проба 84
Cu
Cd
1
87
9
-
-
Тугоплавкий
2
6
2
1
-
Тугоплавкий
3
4
1
1
-
Тугоплавкий
4
4
1
-
Тугоплавкий
5
75
3
10
12
Легкоплавкий
приведены припои для изделий из золота, в
Припои для изделий из серебра

Номер
Объемная доля компонента
Тип
Ag
Проба 96
Cu
Латунь
Zn
Cd
1
4
1
-
-
-
Тугоплавкий
2
3
-
1
-
-
Тугоплавкий
3
2
-
1
-
-
Тугоплавкий
4
14
1
5
-
-
Тугоплавкий
5
20
1
9
-
-
Тугоплавкий
6
19
10
10
-
-
Тугоплавкий
7
1
-
1
-
-
Легкоплавкий
8
3
2
-
1
-
Легкоплавкий
9
7
3
-
2
-
Легкоплавкий
10
10
10
-
1
-
Легкоплавкий
11
5
-
6
2
-
Легкоплавкий
12
5
-
4
-
1
Легкоплавкий
13
5
-
-
Легкоплавкий
14
3 (проба 84)
-
1
-
-
Тугоплавкий
— для изделий из серебра, а в

Припои для изделий из стали, латуни,
меди, алюминия, олова

Материал
изделий
Объемная доля компонента
Ag
Cu
Латунь
Zn
Pb
Sn
Cd
Сталь
19
1
1
-
-
-
-
Медь
-
2
-
1
-
-
-
Медь
-
-
5
1
-
-
-
Медь
-
1
-
1
-
-
-
Медь и латунь
1
12
-
12
-
-
-
Латунь
9
43
-
48
-
-
-
Латунь
12
38
1
50
-
-
-
Латунь
1
1
1
-
-
-
-
Латунь
-
16
-
1
-
-
Алюминий
-
-
-
2
-
3
5
Олово
-
-
-
-
1
2
-
— для изделий из стали, меди, латуни, алюминия и олова, применявшихся ювелирами в дореволюционное время.

Размещение припоя. При нанесении припоя следует строго соблюдать некоторые закономерности. Кусочки припоя по форме должны быть прямоугольного сечения; не должны быть слишком большими или слишком малыми. Укладывать припой необходимо не бессистемно, а в определенной последовательности и только с одной стороны
, помня одновременно о том, чтобы остатки его можно было легко удалить. Располагать припой следует на внутренних, обратных сторонах изделий. Нарезают припой ножницами, а укладывают с помощью пинцета. Нанести припой можно и по типу подвода электрода, как в процессах сварки
Квалифицированный ювелир стремится произвести пайку множества швов наименьшим количеством припоя. Для получения качественных паяемых соединений и удаления из места пайки всевозможных окислов применяются различные химикаты, которые называются флюсами.

Флюсы. Флюсы, применяемые при пайке ювелирных изделий, должны отвечать следующим требованиям: иметь более низкую, чем у припоя, температуру плавления; способствовать растеканию припоя; удалять из зоны пайки загрязнения, не вступать в реакцию с припоем; не разрушать паяемые металлы. По степени химической активности флюсы делятся на две группы: слабоактивные и сильноактивные.

Флюсы первой группы применяются припайке легкоплавкими припоями изделий из недрагоценных металлов, флюсы второй — при пайке твердоплавкими припоями изделий из драгоценных металлов. Слабоактивные флюсы — это канифоль, древесные смолы, воск, стеарин, вазелин, животные жиры, минеральные масла, органические кислоты. В роли сильноактивных флюсов выступают органические кислоты, хлориды и фториды металла: борная кислота, бура, раствор фтористого калия, поташ — карбонат калия.

Классический флюс ювелиров — бура. Бура (Na2B4O710H2O2) представляет собой натриевую соль тетраборной кислоты. В порошкообразном состоянии она очень похожа на борную кислоту, только чуть мягче на ощупь, тонет в воде, плавится при температуре 741°С. В расплавленном виде растворяет окислы металлов. Применяется для пайки изделий из золота, серебра, мельхиора.

В случаях, когда надо паять уже полированные изделия и требуется сохранить их блеск и не допустить окисления поверхностей, ювелиры в качестве флюса применяют борную кислоту. Борная кислота (Н3ВО3) — белое кристаллическое вещество, легко растворяется в горячей воде, при охлаждении выкристаллизовывается. При нагреве проходит несколько стадий превращения: сначала теряет воду, переходит в метаборную кислоту (НВO2), затем в тетраборную кислоту (H2B4O7), потом в борный ангидрид (В2О3).

При пайке изделий из сплавов золота, не имеющих в своем составе никеля, используется водный раствор буры с борной кислотой в соотношении частей 1:1, 1:2 и 2:1. Флюс с соотношением 2:1 (две части буры и одна часть борной кислоты) употребляется также при пайке изделий из серебра. Некоторые ювелиры используют в своей практике стандартный, готовый к работе флюс №209, применяемый обычно при процессах пайки в медицинской промышленности. Как показывает практика, флюс, приготовленный из буры и борной кислоты в соотношении 1:1, наиболее универсален. В то же время многие ювелиры пользуются флюсом указанного состава в соотношениях 1:2 и 2:1. Первый из них улучшает растекание припоя при пайке изделий из золота, второй — из серебра.

Флюс из смеси буры и борной кислоты готовят следующим образом: части буры и борной кислоты в требуемых соотношениях и необходимом объеме (столовая ложка или 10, 20, 30г и т. д.) засыпают в сосуд (металлическую баночку), перемешивают, затем подвергают нагреву. Нагреваясь, перемешанная масса начинает плавиться, на ее поверхности появляется и лопается множество пузырьков. Нагрев прекращают, когда над всей расплавленной массой поднимется один большой пузырь — шатер. После охлаждения образовавшиеся кристаллы тщательно перетирают (в этом же сосуде), затем разбавляют водой до получения кашицы сметанообразной консистенции. Процесс приготовления флюса, основу которого составляет бура, аналогичен описанному выше.

Существуют также флюсы других составов: цинк растворяют в чистой соляной кислоте до полного насыщения, а затем раствор фильтруют (применяют как концентрированный, так и разбавленный водой); равные части цинка и нашатыря растворяют в чистой соляной кислоте; цинк растворяют (до насыщения) в 60г соляной кислоты и добавляют 10г нашатырного спирта; цинк растворяют (до насыщения) в 125г чистой соляной кислоты, добавляют 20г нашатырного спирта, а затем выпаривают полученный раствор до густоты сиропа, после чего охлаждают остаток (твердый, как стекло), растворяют в 1/4 л воды и фильтруют; 40г фосфорнокислого двууглекислого натрия плюс 60г борной кислоты хорошо смешивают и растворяют в 1/2 л воды  этот флюс с успехом заменяет буру.

Нанесение флюса производится смачиванием всей детали с помощью кисточки; при этом недостаточно покрывать флюсом только места пайки. Пайку начинают с осторожного подсушивания пламенем горелки флюса и припоя, чтобы не допустить вспучивания флюса и вытекания в результате этого припоя из стыка. Причем пламя нельзя направлять непосредственно на припой, так как это приведет не к растеканию припоя по стыку, а к свертыванию (скатыванию) в шарик, т.е. к браку.

При пайке изделия подвергаются многократным высокотемпературным нагревам; выполняя ее, следует понимать и помнить, что длительный нагрев, большое число повторяющихся нагревов и медленное охлаждение ведет к снижению пластичности.

Необходимо помнить также, что остатки жидкого флюса выделяют хлористый цинк, который травит металл. Чтобы избежать этого, следует иметь под рукой сосуд с водой и после каждой пайки проводить по стыку смоченной в воде кисточкой, обезвреживая таким образом кислоту.

Способы пайки. В ювелирном производстве различают два способа пайки: пайку вручную с помощью газовых (пламенных) горелок и механизированную пайку в печах с защитной атмосферой. Газовая горелка используется массово и повсеместно. Однако в отдельных случаях ее применение не дает нужного эффекта и тогда пайка ведется с помощью горелок специального назначения: для точечной пайки и пайки крупногабаритных изделий.

Точечная пайка. Обеспечивает быстрый, интенсивный нагрев до высоких температур. Необходима, когда недопустим нагрев изделий или деталей вне зоны пайки: при соединении тонких сложных деталей, при проведении реставрационных работ, для исправления дефектов литых изделий, для проведения многоступенчатой пайки одного изделия припоем одного состава. Выполняется точечная пайка



с использованием отечественного аппарата модели АП-25А.

Температура пламени в горелке достигает 2500°C; длина факела — до 40 мм; максимальный диаметр пламени — 2 мм.

Пайка крупногабаритных изделий. В отличие от точечной требует высокотемпературного нагрева всего изделия, например при пайке серебряных изделий посудной группы с филигранью, масса которых может достигать 1500 г. Перед началом такой пайки детали филигранного рисунка наклеиваются на корпус заготовки, напайка же их осуществляется с помощью многофакельной горелки, которая позволяет вести одновременный нагрев всей поверхности, заполненной филигранью. Для исключения местного перегрева, изделие на время пайки устанавливают на вращающийся столик.

Механизированная пайка. Этот способ пайки применяется для изделий из сплавов золота и осуществляется в конвейерных печах с защитной атмосферой. Подготовленные для пайки изделия (с нанесенным припоем) укладывают на металлический поддон, который затем устанавливают на движущуюся ленту. Режим пайки (температура, время) регулируется автоматически.

Пайка методом микроплазменной сварки. Микроплазменная сварка
является одной из разновидностей дуговой сварки неплавящимся электродом на очень малых токах (2—30 А) для соединения металла (золота, серебра, меди) толщиной от 0,1 до 1,5 мм. В качестве источника тепла используется сжатая дуга, стабильно горящая между вольфрамовым электродом и изделием в непрерывном или импульсном режиме. В начале возбуждают малоамперную дежурную дугу в аргоне между электродом и водоохлаждаемым соплом, а затем приближают горелку к изделию, что приводит к возбуждению рабочей дуги. Для защиты расплавленного металла используют инертные тазы (аргон, гелий) или их смеси.

На предприятиях ювелирной промышленности микроплазменная сварка применяется как метод пайки изделий из золота и серебра, причем процесс такой пайки идет без использования присадочного материала (припоя), т. е. шов образуется за счет расплавления основного металла. Наибольший эффект от применения микроплазменной сварки достигается при пайке изделий массового назначения, например, колец, а также филигранных изделий (пайка зерни).
•••

Комментариев нет:

Отправить комментарий
